Active bass trap / AVAA Blog


ここでは、Roomモード・Active bass trapとは何か?いつ・どのように使用するのか?教育ビデオなど、実用的な情報をご覧いただけます。


RT60とは何か?   Roomモードとは何か?


なぜ低周波は扱いが難しいのか?





RT60とは何か?



「残響時間」として知られる「RT60」は、音源をオフにした後に部屋の中で音圧レベルが初期レベルから60デシベル (dB) 減少するのに必要な時間を表しています。

空間の音質を評価する残響時間は、室内音響にとって重要なパラメータです。

残響時間が短いということは、音がすぐに減衰することを意味し、その結果、ドライで親密な音響環境が得られます。この環境では音声明瞭度が上がるため、録音スタジオにとって望ましいものです。

逆に残響時間が長いということは、音が減衰するのに時間がかかることを意味し、音楽の演奏やコンサートホールに望ましい、より広々とした臨場感のある音響環境が得られます。

部屋のサイズ,形状,音響特性,吸収面や反射面の存在が「RT60」に影響します。「音響処理」により部屋の「RT60」を調整して、望ましい音響環境を実現できます。

「音響処理」では、しばしば「ベーストラップ」と呼ばれる「受動的物体」を使用しますが、この「ベーストラップ」を特定の波長に作用させるには、そのサイズが「波長の4分の1」である必要があります。そのため、「RT60」を低減するためにベーストラップを使用して低周波を処理することは物理的に困難です。

「AVAAテクノロジー」は、小さな表面積で低周波を効果的に吸収します。
Topへもどる



Roomモードとは何か?



「ルームモード」とは、 部屋がスピーカーなどの音響源によって励起されたときに部屋に存在する共鳴の集合体です。

ほとんどの部屋の基本共鳴は20Hz~200Hzの範囲にあり、各周波数は部屋の1つ以上の寸法、またはその約数に関連しています。
※出典 – ウィキペディア

上図は 400Hzあたりまでのスイープ音のウォーターフォール(グラフの名前)です。

波の高さはレベルを表していますが、波の幅はその帯域の残響を表します。つまり、低い音が消えにくい/消えやすい状況を見ることができるグラフです。

この図では40Hz辺りにルームモードがあり、消えにくい低音があることが示されています。

AVAAは、この残響を短くすることができます。その上の 50~60 Hz 辺りにある周波数特性の谷(ディップ)をAVAAで消すことはできません。


次の図は 20平米のスタジオの音響特性です。

AVAA使用前では32Hz辺りに長い残響があることが分かります。これがルームモードと呼ばれるものです。 AVAAを設置後、その長い残響が約300msec程度減少していることが分かります。

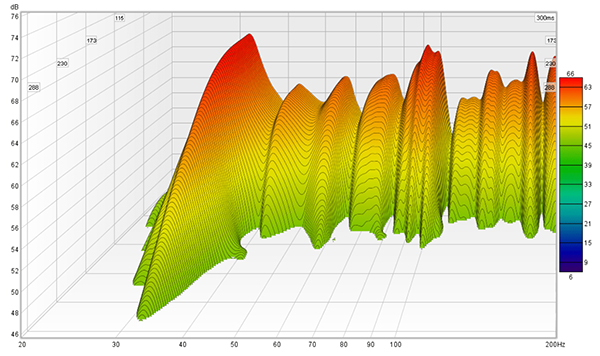

AVAA使用前

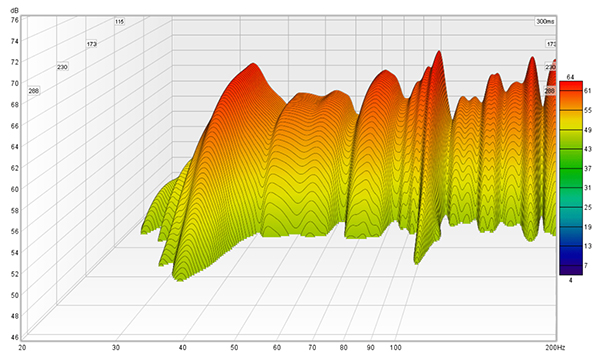

AVAA使用後

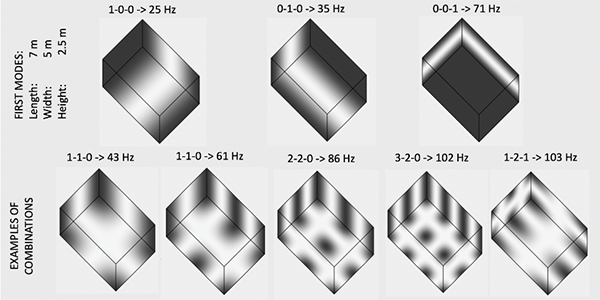

「ルームモード」とは、閉じられた部屋で発生する「共鳴」です。

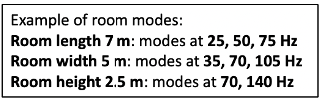

共鳴は、部屋の寸法が特定の周波数の半波長の倍数である場合に発生します。その結果、高圧ゾーンと低圧ゾーンが常に同じ場所に存在することになり、共鳴時間が大幅に長くなります。

どの部屋にも数十の3Dルームモードがあります。これらは通常、他の周波数よりもはるかに長く共鳴し、良好なリスニング状態に非常に悪影響を及ぼします。

 Room modes:
 ● 部屋の寸法 = x(波長/2)
 ● 拡散が少ない定常波
 ● ピークとヌルが常に同じ場所にある
 ● 長い残響、長いRT60



 壁では、音圧は最大で音速は最も遅くなります。


● 硬いコーナーには常に高い圧力がかかり、ルームモードの原因となります。

● 一般的に、シュレーダー周波数以下に50以上のモードがあります。

● 規則的で計算可能なモードは、完全な部屋のシミュレーションにおいてのみ再現します。
シュレーダー周波数

シュレーダー周波数は100~200Hzの範囲にある、部屋のサイズに波長が合い共鳴する周波数です。
Topへもどる



なぜ低周波は扱いが難しいのか?



音響は流体力学です。

残念ながら、空気中の小さな圧力波で何が起こっているかを見ることは不可能です。

これを理解するのに良い例として、水の波があります。
下の2つの写真を見ると、短い波長は扱いやすく、大きな波長は扱いにくい理由が簡単に理解できます。

高い周波数は短波長 (高周波) なので、小型のデバイスで制御することが可能です。

低域は波長が長いので、それらを制御するには大きな物体が必要になります。

通常、特定の周波数を制御するには、波長の4分の1のサイズの物体が必要です。

● 20,000Hz の場合は 0.4cm

● 100Hz の場合は 85cm

● 20Hz の場合は 4m

低周波に問題があり、パッシブ素材を設置する十分なスペースがない場合、PSIのAVAAテクノロジーが役立ちます。
Topへもどる
