Hapi 拡張オプション・カード

V3拡張カードの互換性チャート   HAPI Mk III HAPI Mk II HAPI (1st Gen) Horus ADA8V3 Yes Yes No No AD8V3 Yes Yes No No DA8V3 Yes Yes No No MADI128V3 Yes No No No

ANALOG > DIGITAL > ANALOG

ADA8V3S / ADA8V3P モジュール

ADA8V3は8つの入力と8つの出力を備え、アナログからデジタル、デジタルからアナログの双方向オーディオ変換を提供します。 これらのリモートコントロール式マイク/ライン入出力カードは、卓越したAnubisプリアンプにインスパイアされた第3世代のデュアルゲイントポロジーを採用し、妥協のない最高音質を実現しています。 このモジュールを2枚搭載することで、Hapi Mk IIIを最大16のアナログI/Oチャンネルに設定できます。 ADA8VS3S / ADA8VS3Pモジュールのスペック ● 8チャンネル アナログ入出力 ● ライン入力　ダイナミックレンジ：139dB (A-weighted, typ.) ● プリアンプは最大78dBのゲイン（Boost使用時） ● リモートによる全パラメーターのアクセス・コントロール ● ライン出力ダイナミックレンジ (A-weighted, typ.)：124dB（ADA8VS3S），125dB（ADA8VS3P） ● チャンネル毎に48Vファンタム電源，位相反転，ローカット，インピーダンス切り替え可能 ● ディスプレイまたはブラウザーによるリモート操作で、チャンネルごとにライン・レベルに切り替え可能 ● 電源On/Off時の自動ミュート機能 ● デジタル制御の出力トリムでラインアップを調整 ● ADA8VS3S（スタンダード）：44.1～192kHz ● ADA8VS3P（プレミアム）：44.1～384kHz，DXD，DSD64/128/256

---

ANALOG > DIGITAL

ADO8V3S / ADO8VS3P モジュール

ADO8V3入力カードは8系統のマイク/ライン入力を備え、比類ないオーディオクオリティと139dB (A)という驚異的なダイナミックレンジを実現します。 スイスで設計されたプリアンプは、Merging独自の第3世代デュアルゲイントポロジー設計により、卓越した透明度で最大78dBのゲインを提供します。リモートアクセスにより、各チャンネルのすべてのパラメーターを簡単に調整できます。ADO8V3は、オーディオ回路設計の新たなスタンダードとなり、モニタリングや外部プロセッシング用のアナログ・ダイレクトアウト（ポストマイクプリ）も搭載しています。 ADO8V3S / ADO8V3Pモジュールのスペック ● スイス製の極めて透明度の高いプリアンプを8台搭載 ● プリアンプは最大78dBのゲイン（Boost使用時） ● ローカルまたはリモートによるチャンネル毎のラインレベル調整 ● リモートによる全パラメーターのアクセス・コントロール ● チャンネル毎に48Vファンタム電源，位相反転，ローカット，インピーダンス切り替え可能 ● DI ボックスが不要 ● 各チャンネルのダイレクトラインアウト（ポストマイクプリ） ● ダイナミックレンジ：139dB (A-weighted, typ.) ● ファンタム電源On/Off時のオートミュート機能 ● プリアンプ MIDI リモートコントロール対応 ● ADO8VS3S（スタンダード）：44.1～192kHz ● ADO8VS3P（プレミアム）：44.1～384kHz，DXD，DSD64/128/256

---

DIGITAL > ANALOG

DA8V3S / DA8V3P モジュール

数々のテストで証明されたように、このDA8V3カードは市場で入手可能なマルチチャンネルD/Aコンバーターの中で最も静かです。その印象的な仕様には、125dB（> 128dB A-weighted）の典型的なダイナミックレンジと-116dB以下のTHD+Nが含まれます。 低位相ノイズの発振回路は、ジッターとワンダーの両方を最小限に抑えることで、アナログ信号の卓越した明瞭度とステレオ・イメージに貢献しています。 さらに、DA8V3はアナログミュート回路を内蔵し、スピーカーだけでなくリスナーの耳にもダメージを与える可能性のあるサンプルレートの変更や電源サイクルの「クリック」や「ポップ」時に発生するスプリアス・トランジェントから保護します。ノイズフロアは-125 dB以下で、DA8V3はあらゆるモニタリングシステムに究極のアナログ出力品質を提供します。 DA8VS3S / DA8VS3Pモジュールのスペック ● 8チャンネル ライン出力 ● ダイナミックレンジ ( typ.)：127dB（DA8VS3S），128dB（DA8VS3P） ● 低位相ノイズの発振回路 ● 電源On/Off時 自動ミュート ● デジタル制御によるトリミング ● ディップスイッチによりレベル設定 ● DA8VS3S（スタンダード）：44.1～192kHz ● DA8VS3P（プレミアム）：44.1～384kHz，DXD，DSD64/128/256

---

DIGITAL INPUT & OUTPUT

MADI128V3 モジュール MADI128V3拡張カードはHapi MkIIIのMADIチャンネル数を最大128入力128出力@1FSに倍増します。MADI128V3は2スロットのSmall Form-factor Pluggable (SFP)ケージも装備しており、適切なSFPモジュールを取り付けることができます。 MADI128V3モジュールのスペック ● 2組のMADI同軸入出力（4 x BNCコネクター） ● 1FSで128チャンネルのデジタル入出力（拡張モード） ● 最大384 kHzのサンプリング・レート ● 24ビット解像度 ● MADI（AES10-1991）に完全準拠 ● SFPケージ×2スロット

---

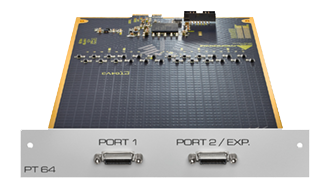

PT64 V3モジュール（DigiLink） PT64V3 拡張カードは、Pro Tools HDX システムと Hapi Mk III を接続し、Pro Tools から RAVENNA/AES67 または DANTE ネットワークへの低レイテンシー接続を実現します。 2 つの DigiLink Mini コネクターを介して HDX カードに接続でき、64 チャンネル（48 kHz）、32 チャンネル（96 kHz）、16 チャンネル（192 kHz）の送受信が可能です。 1台のHapi Mk IIIにPT64V3モジュールを2枚搭載した場合、最大 128 チャンネルの入出力が可能になります。 さらに、Hapi Mk III 2 台に合計 3 枚の PT64V3 カードを搭載すれば、HDX3 システムとの間で最大 192 チャンネルの DigiLink 入出力がネットワーク経由で接続できます。 PT64V3モジュールのスペック ● Hapi Mk II でも使用可能 ● HD Native および HD Native Thunderbolt にも対応 ● Pro Tools バージョン 2022.4 より前の HDX システムでは、DigiLink I/O ライセンスが必要 ● Pro Tools システムを AoIP ネットワークに低レイテンシーで接続 ● DigiLink → RAVENNA/AES67 ● DigiLink → DANTE（Hapi Mk III 上で Dante ライセンスが必要） ● 64 チャンネル DigiLink 入出力 @ 48 kHz ● 32 チャンネル DigiLink 入出力 @ 96 kHz ● 16 チャンネル DigiLink 入出力 @ 192 kHz
