HAPI MKII 〜ネットワーク・オーディオ・コンバーター
 Hapiスペック


PDFカタログ(英語版はこちら

Hapiは、IPオーディオ伝送規格であるRavenna/AES67に標準対応したI/Oインターフェースです。Horus同様、PyramixのI/Oインターフェースとしてだけではなく、スタンドアローン・コンバーターとしても幅広い用途に使用できる設計になっています。

HapiのベースユニットにはAESとADAT、SPDIFが標準インターフェースとして装備されています。背面パネルにはオプション拡張スロットが用意されており、高性能AD,DA コンバーターやMADIインターフェースを2基まで装着することができます。また、ワードクロック入出力やLTC入出力,GENロック入力も標準搭載しています。




Hapi MKIIの新機能

チャンネルベースのルーティング
改良されたヘッドフォンの仕様と特徴
〇 マスタリンググレードのヘッドフォンアンプ
〇 超低インピーダンスから超高インピーダンスのヘッドフォンにまで適したパワフルなヘッドフォンアンプ
〇 ヘッドホン DSDボリューム対応(DSD64、DSD128、DSD256)
〇 ヘッドホンはDSD256対応
ディスプレイを改良した新フロントパネル
SMPTE ST2022-7 のサポート
もう一台のAES67機器を接続できるLANポートの “Switch Mode” サポート
DAロールオフフィルターの追加
チャンネルベースのDA出力トリム(0.1 dB steps)と位相反転のサポート(ADA8装着時)
DAと全トリムで0.1dBのレベル・プレシジョン・ステップ - 精密マスタリング・コントロール
チャンネルごとのヘッドフォン トリムレベルと極性をサポート


主な機能

8ch AES/EBU入出力を標準搭載
8ch ADAT 入出力,2ch SPDIF入出力を標準搭載
2基のオプション拡張モジュールを搭載可能 (8ch AD,8ch DA,8ch AD/DA,64ch MADI,PT64カード) ※Horusと共通の拡張カード
サンプルレート44.1kHz 〜384kHzのPCM と DXD,DSD64,128,256 をサポート
Ravenna / AES67 標準サポート
ワードクロック入出力搭載
SYNCコネクター搭載 (LTC入出力,ビデオ同期信号入力)
フロントパネルでのヘッドフォン・モニタリング (6.3mm&3.5mm)
ブラウザ・ベースでリモート操作
ACまたはDCパワー・サプライ対応
ASIOおよびVADをサポート


Ravenna

HorusおよびHapiは、MADI,AES,アナログ・モジュールからの信号をRavennaストリームとしてネットワークに流しこみ、176チャンネルの入出力(@1Fs)をCAT5eまたはCAT6でのケーブル接続でネットワーク上のRavennaデバイスと信号のやり取りを行うことができます。

Ravennaはレイヤ3のIPベースのプロトコルで、既存のネットワークをそのまま使用できます。
つまり、HorusおよびHapiは現在ネットワーク上で使用しているPCやMacのように特別な機器を必要とせずにネットワークを構築することができます。Revennaは“ミッション・クリティカル”なプロトコルです。非常に低いジッター・レートと遅延(サブ・ミリセコンド)となるように、また1サンプルも転送に失敗の無いように設計されています。







TOPへ



Copyright© DSP Japan Ltd. All Rights Reserved.































 拡張オプション I/Oカード

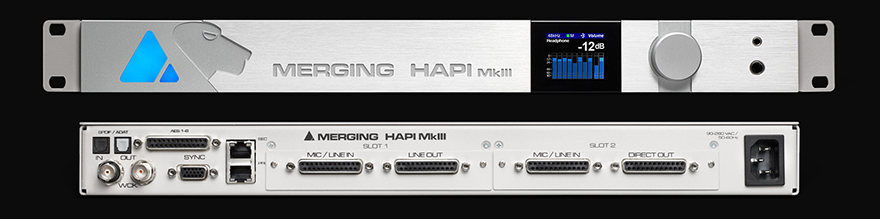

Hapi ベース・ユニット






フロントパネル OLEDスクリーン,ロータリーエンコーダー,
PPMメーター,ルーティング / ゲイン / シンク設定,
2 x ヘッドフォン出力(6.3mm & 3.5mm)


デジタル入出力  8 AES/EBU(D-Sub)
8 ADAT / 2 SPDIF(スイッチング)
Ravenna / AES67(RJ45)
ワードクロック I/O


シンク入出力 LTC/MIDI/ビデオリファレンス(D-Sub15)

オプション仕様  最大2枚までの拡張スロット(A/D,D/A,ADA,MADI,PT64モジュール)
ACまたはDCパワーサプライに対応




スペック

重量 4.5 kg
サイズ (1U) ※ラックマウント・ブラケット取付可 W483 x D320 x H44mm
電力ソース (AC) 90V-260V,47-63Hz
電力ソース (DC) 10-14V
消費電力 最大30W
フロントパネル・ディスプレイ/ 解像度 OLED 160 x 128 ピクセル

ヘッドフォンモニター・ジャック
最大出力レベル(アンバランス) Load = 300Ω +14.5dBu
出力インピーダンス 75Ω
ダイナミックレンジ (A-weighted) 112dB
THD+N (1kHz) @ -2dBFS < -100dB (0.001%)
ゲインレンジ (ソフトウェアによるコントロール) -8dB〜+12dB
ゲインステップ / プレシジョン 1dB / ±0.05dB

シンク・コネクタ

Syncケーブル (LTC / ビデオリファレンス / MIDI) D-Sub 15ピン
LTC入出力 (Syncケーブル使用) XLRバランス
ビデオ・リファレンス入力 (Syncケーブル使用) BNC
MIDI入出力 (Syncケーブル使用) DIN 5ピン
ワードクロック入力 (75Ωターミネーション・スイッチ) BNC,0.5Vp-p min
ワードクロック出力 (Zout = 35Ω) BNC,5Vp-p
AES/EBU仕様 DB-25 / AES59 (TASCAM)
ADAT /SPDIF仕様 オプティカル Toslink
MADI仕様 (コアキシャル / オプティカル) *オプション BNC / SC
ヘッドフォン・ジャック 1&2 6.3mm(1/4”) / 3.5mm(1/8”)
RAVENNA プライマリー/セカンダリー(GbE) RJ45



モジュール別 対応サンプルレート

モジュール AKD8 AKD8P DA8 DA8P ADA8S ADA8P PT64 ヘッドフォン MADI AES ADAT  SPDIF
44.1/48kHz (64 I/O) (64 I/O) (8 I/O) (2 I/O)
88.2/96kHz (32 I/O) (32 I/O) (4 I/O) (2 I/O)
176.4/192kHz (16 I/O) (16 I/O) (2 I/O)
DXD/384kHz         (8 I/O)
DSD64
DSD128
DSD256
