Trinnov Products >> D-Monシリーズ

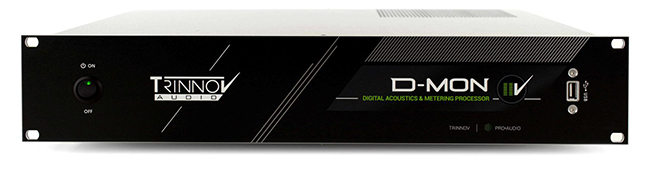

D-MONシリーズ
モニター・プロセッサー(4ch / 6ch / 8ch

D-MONは、MCプロセッサーの持つ優れたオプティマイズ機能を標準搭載しており、外部機器のモニター機能やキュー送り機能,トークバック,ルート・トークバック機能を付加したスタジオ・モニター・プロセッサーです。

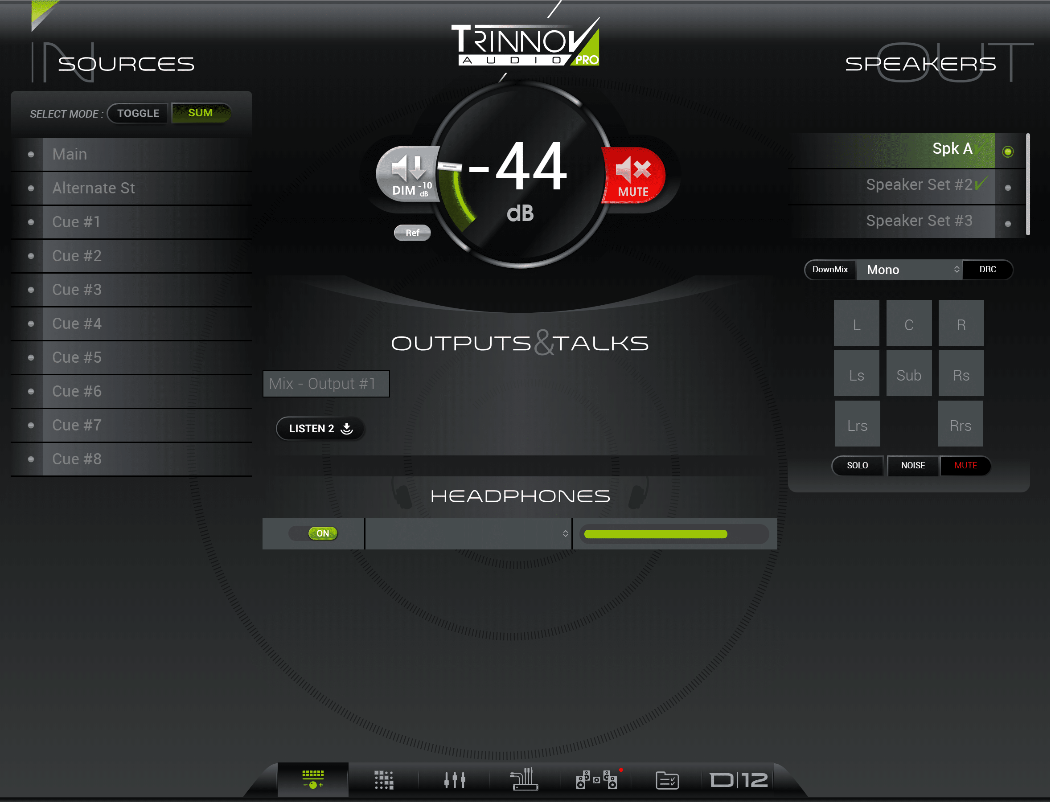

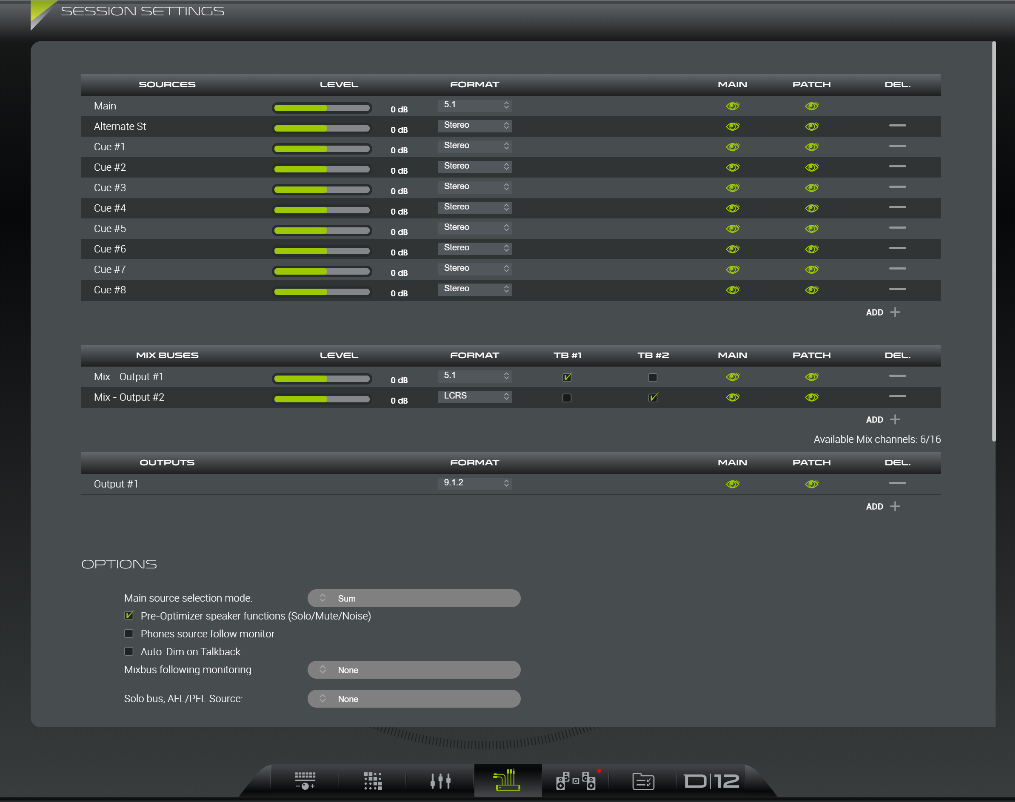

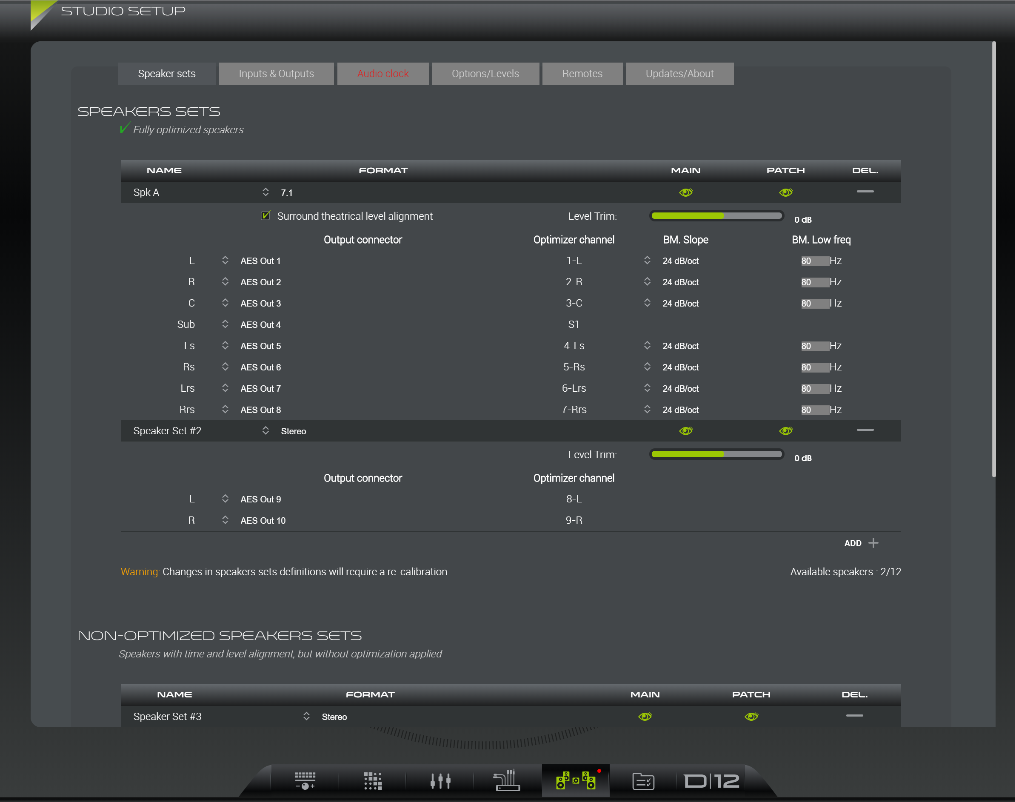

コントロールはセットアップ時に使用する機能は本体側のPCモニター出力で行い、セッション作業上で必要な機能はWebブラウザで行います。 これにより通常使用する機能は、コントロールする相手を選ばずにリモートで行うことができます。

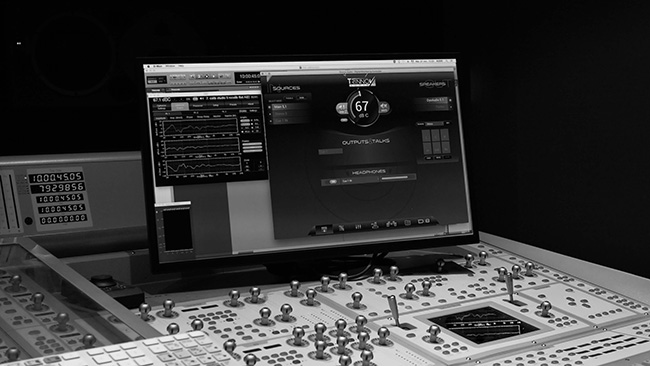

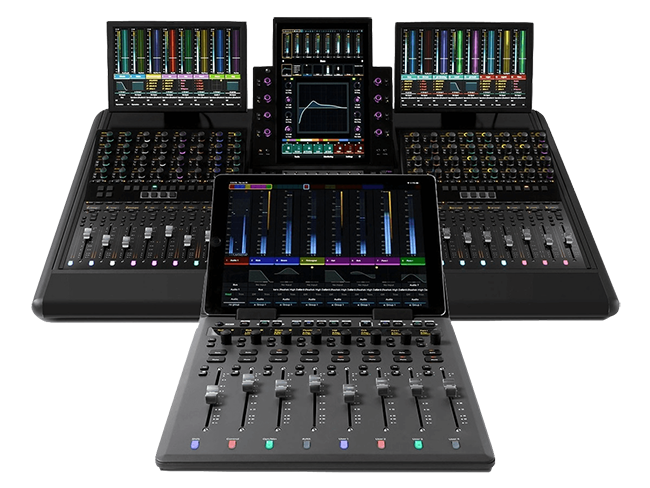

AVID ICONやAVID S6がホストの場合、LANの接続だけでコントローラー上のボタンからDMONをコントロールすることが可能です。



  ラインナップ

  D-Mon | 4  D-Mon | 6  D-Mon | 8
モデル仕様 ST マスタリング 5.1 ポストプロ 7.1 サラウンド Mix
デジタル入力
(DSub-25*)
8 (4x AES)  8 (4x AES) 16 (2×4 AES)
デジタル出力
(DSub-25*)
8 (4x AES) 8 (4x AES)  16 (2×4 AES)
デジタル・インサート
(DSub-25*)
8 (4x AES)  8 (4x AES)  8 (4x AES)
アナログ入力
(DSub-25*)
4 ライン レベル 8 ライン レベル   8 ライン レベル
アナログ出力
(DSub-25* & XLR)
4 ライン レベル
8 ライン レベル
4 ライン レベル
8 ライン レベル
8 ライン レベル
8 ライン レベル
インターカム・アサイン   1 トークバック入力 + 1 リッスンバック入力 (ファンタム電源)
ワードクロック BNC 入出力
コントロール・プロトコル イーサネット :Eucon (Avid MC5, S6, S5, S3)
MIDI :Avid Icon D-Command & D-Control (X-Mon準拠15Pケーブル)

GPIO  2 入力 / 1 出力(フット・スイッチ,リモート・コマンド)
オプティマイザー
(ルーム・アコースティック・チューニング)
  4 チャンネル

例:
2x ステレオ,
LCR+Lfe など
  6 チャンネル

例:
5.1 システム,
3x ステレオ,
LCRS+ST など
 8 チャンネル

例:
7.1システム,
5.1 + ステレオ,
LCRS+2x ST など
 * Tascam仕様


レベル メイン・レベル(REF付き) / ミュート / Dim / Dimレベル
ソース選択 4 キュー/ TB / LB 6 キュー/ TB / LB 8 キュー/ TB / LB
モニター選択  セットアップによる

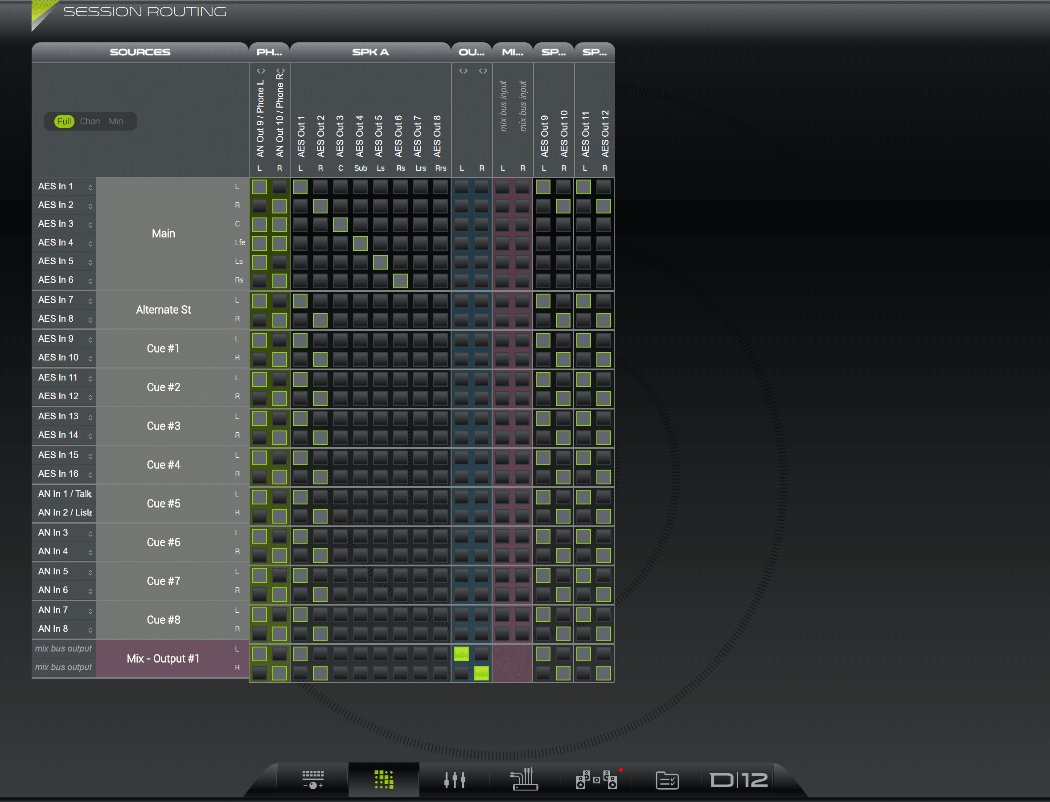

スイッチング・マトリクス  すべてのフィジカル入力,ミックスバス,オプティマイザー出力から
すべてのフィジカル出力へルーティング可能

サミング・マトリクス (mono/stereoバス)  12 入力 / 8 バス  12 入力 / 12 バス 18 入力 / 16 バス

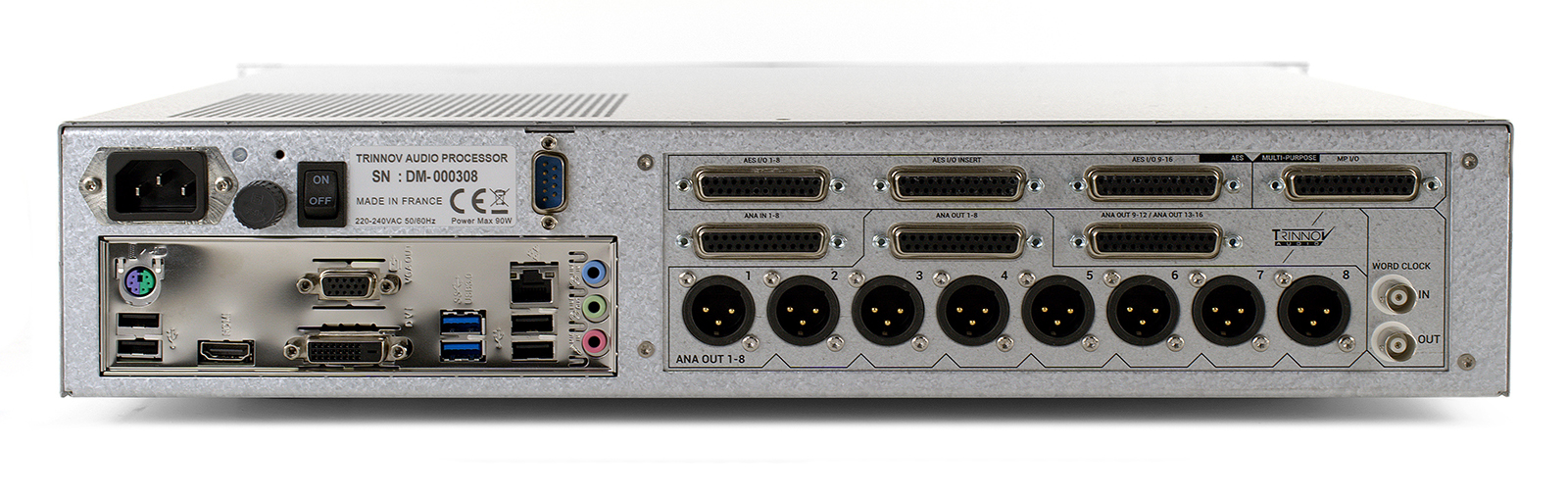

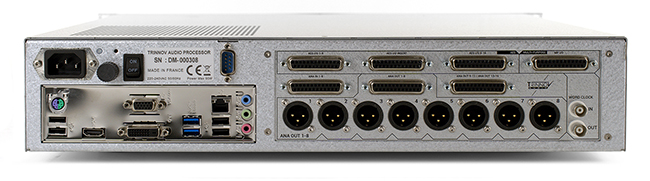

  リアパネル


 A/D Resolution  24 bit/96 kHz
 D/A Resolution  24 bit/96 kHz – 192kHz ready
 A/D SN ratio  119 dB (A-Weighted)
 D/A SN ratio  118 dB (A-Weighted)
 Analog input Impedance  Balanced: 20 kOhms
 Single Ended: 10 kOhms
 Refelence Level  +18dBu @ 0dBFS (Balanced)
 Safety component  AntiPop relays on each analog output
 GPIO  8in/4out (DSuB25)
 Data Precision  64 bit, floating point
 Size

W 444 x D 405 x H 88.5mm,  2U

13kg
